Pevné sítě - EURO okna

Popis:

Pevné sítě - EURO okna

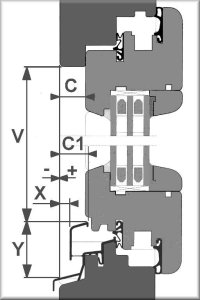

EURO okna s okapnicí typu1

X je větší než 12mm

Síť bez lemu - E
Síť s lemem - E1

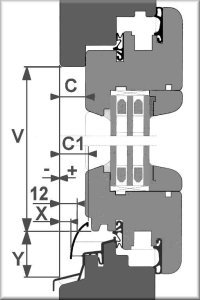

EURO okna s okapnicí typu2

X je menší než 12mm

Síť bez lemu - E
Síť s lemem - E2

Síť "E" - Profil bez lemu

Způsob zaměření:

Změříme šířku otvoru rámu Š a dále rozměry V,C,Y

Dostanete síť:

která přesahuje po stranách rám okna o cca 8mm, spodní profil sítě leží na okapnici a horní profil překrývá otvor o cca 20mm. Síť drží za Z plíšky v rozích okna, nahoře za rám okna a dole za okapnici.

Síť "E1" - Profil s lemem

Způsob zaměření:

Pro okna s okapnicí typu 1, jejichž rozměr X je větší než 12mm!

změříme šířku otvoru Š, dále V,Y,C.

Dostanete síť:

která lemem přesahuje otvor rámu po bocích a nahoře a dole se lem sítě opírá o hliníkový profil okapnice. Síť je uchycená pomocí otočných plíšků.

Síť "E2" - Profil s lemem

Způsob zaměření:

Pro okna s okapnicí typu 2, jejichž rozměr X je menší než 12mm!

změříme šířku otvoru Š, dále V,C. Rozměr V měříme od místa, kde vzdálenost od hrany okapnice k hraně rámu dosahuje 12mm.

Dostanete síť:

která lemem přesahuje otvor rámu po bocích a nahoře a dole se profil sítě opírá o hliníkový profil okapnice. Síť je uchycená pomocí otočných plíšků.
